RC-Technik in Modellen: Aufbau, Funktionen und Komponenten

RC-Technik in Modellen umfasst alle Steuerungs-, Antriebs- und Energiebauteile eines ferngesteuerten Modells. Dazu gehören Sender, Empfänger, Servos, Fahrtenregler, Akku und Motor. Diese Komponenten arbeiten als RC-System zusammen und steuern Lenkung, Gas, Stromversorgung und Sicherheitsfunktionen.

RC-Technik in Modellen ist die Gesamtheit aller Steuerungs-, Antriebs-, Energie- und Funktionskomponenten, mit denen ein ferngesteuertes Modell bedient und betrieben wird. Wer RC-Technik verstehen will, sollte zuerst die Aufgaben von Sender, Empfänger und Antriebsstrang kennen.

Was gehört zur RC-Technik in Modellen?

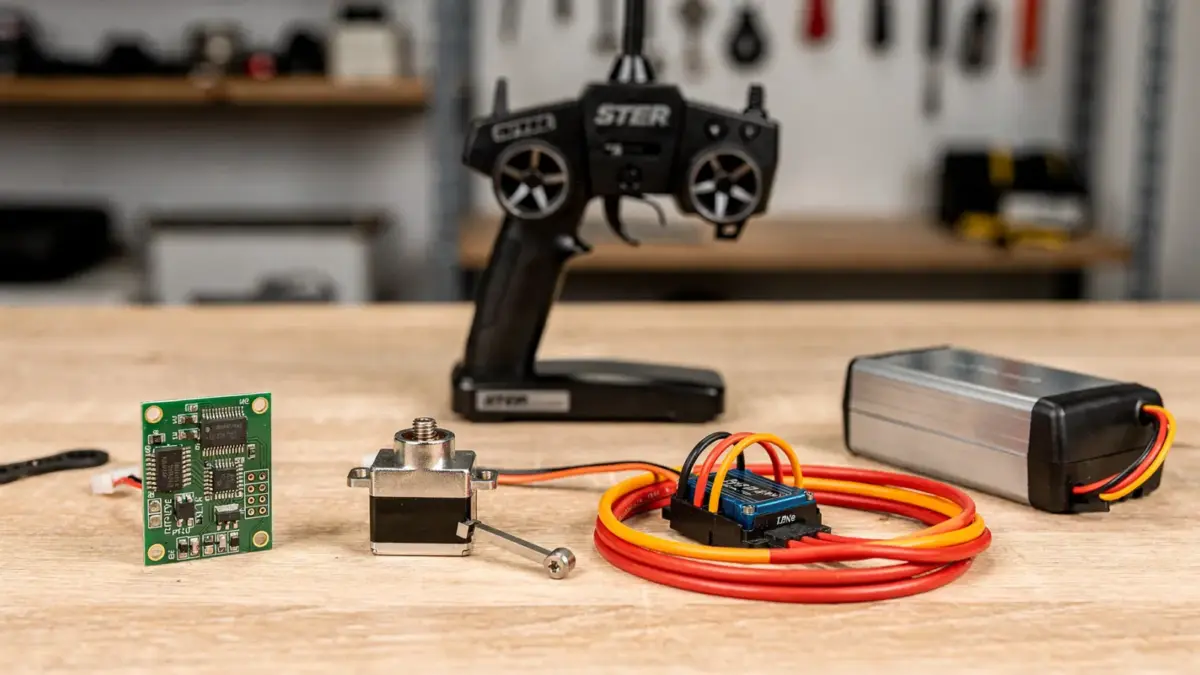

Zur RC-Technik in Modellen gehören Sender, Empfänger, Servo, Fahrtenregler, Akku, Motor, Antenne, BEC, Trimmung und Failsafe. Diese Teile bilden zusammen das RC-System und übernehmen Steuerung, Energieversorgung und Sicherheit im Betrieb.

Der Sender erzeugt die Steuersignale. Der Empfänger nimmt diese Signale auf und leitet sie an die Elektronik weiter. Ein Servo setzt die Signale in eine mechanische Bewegung um. Der Fahrtenregler dosiert die Energie für den Motor. Der Akku liefert die elektrische Energie. Das BEC versorgt die Empfangsanlage mit stabiler Spannung, oft 5 oder 6 Volt, je nach System.

Bei vielen Modellen arbeitet ein 2,4-GHz-Funksystem. Dieses Frequenzband ist im RC-Modellbau Standard, weil es eine stabile Verbindung und eine automatische Kanalverwaltung bietet. Ein Kanal steht dabei für eine einzelne Steuerfunktion, zum Beispiel Gas oder Lenkung. Eine Trimmung gleicht kleine Abweichungen in der Neutralstellung aus. Failsafe sorgt dafür, dass der Empfänger bei Signalverlust definierte Sicherheitswerte ausgibt, etwa Motorstopp oder neutrale Lenkung.

Welche Hauptkomponenten umfasst die RC-Technik?

Die Hauptkomponenten sind Steuerung, Empfang, Stellglieder, Stromversorgung und Antrieb. In der Praxis bedeutet das: Sender, Empfänger, Servos, Fahrtenregler, Akku und Motor bilden den Kern fast jedes RC-Modells.

Der Sender sitzt in der Hand des Fahrers. Er besitzt Bedienelemente wie Knüppel, Schalter oder Räder. Der Empfänger sitzt im Modell und verteilt die Signale an die angeschlossenen Komponenten. Das Servo bewegt Ruder, Lenkung oder andere Mechaniken. Der Fahrtenregler steuert die Motordrehzahl und oft auch die Richtung. Der Motor setzt elektrische Energie in Bewegung um. Der Akku speist das gesamte System.

Die Antenne spielt bei der Funkverbindung eine zentrale Rolle. Bei modernen 2,4-GHz-Systemen ist die Antenne meist kurz und im Gehäuse oder Kabel integriert. Die frühere Praxis mit langen Sichtantennen ist weitgehend durch moderne Funksysteme ersetzt. Das macht den Aufbau kompakter und reduziert Störungen durch viele parallele Sender im Hobbybereich.

Wer einen Überblick über die Auswahl beim Modellboot sucht, findet passende Einstiege in RC Boot für Anfänger und im Beitrag RC Boot kaufen.

Wie funktionieren Sender, Empfänger und Servos zusammen?

Sender, Empfänger und Servos arbeiten als Signalkette. Der Sender erzeugt einen Steuerbefehl, der Empfänger empfängt das Funksignal und das Servo setzt die Anweisung in eine Bewegung um. So entsteht aus einer Handbewegung eine präzise Modellsteuerung.

Ein Beispiel: Der Fahrer bewegt den rechten Knüppel am Sender. Der Sender überträgt die Information über den gewählten Kanal. Der Empfänger erkennt den Befehl und gibt ihn an das Lenkservo oder das Gas-Servo weiter. Das Servo dreht sich in einem begrenzten Winkel und bewegt eine Ruderanlenkung, ein Lenkgestänge oder eine Drosselklappe.

Bei vielen RC-Systemen steuert ein Kanal eine Funktion. Ein einfaches Modell braucht oft zwei Kanäle: einen für Gas und einen für Lenkung. Komplexere Modelle nutzen mehr Kanäle für Licht, Winden, Zusatzfunktionen oder Sondermechaniken. Die Kanalzahl entscheidet also, wie viele Funktionen ein RC-System gleichzeitig bedienen kann.

Trimmung hilft, den Neutralpunkt exakt einzustellen. Wenn ein Modell bei losgelassenem Knüppel leicht geradeaus zieht oder unruhig läuft, gleicht die Trimmung diese Abweichung aus. Failsafe gehört ebenfalls in diese Kette. Fällt das Funksignal aus, stellt der Empfänger definierte sichere Werte ein. Bei Fahrzeugen und Booten bedeutet das meist: Motor aus oder neutral, Steuerung in Mittelstellung.

Das Zusammenspiel funktioniert nur sauber, wenn Sender, Empfänger und Servo technisch zusammenpassen. Kanalbelegung, Stecksysteme und Spannungsversorgung müssen stimmen. Ein Servo darf nicht direkt an einen Akku angeschlossen werden, weil die Steuerimpulse vom Empfänger kommen müssen.

Welche Rolle spielen Akku, Fahrtenregler und Motor?

Akku, Fahrtenregler und Motor bilden den Antriebsstrang. Der Akku liefert Strom, der Fahrtenregler verteilt und regelt die Leistung, und der Motor erzeugt daraus Bewegung. Ohne diese drei Bauteile fährt oder fährt ein Modell nicht an.

Der Akku bestimmt Spannung, Kapazität und Laufzeit. In vielen RC-Modellen kommen Lithium-Polymer-Akkus oder Nickel-Metallhydrid-Akkus zum Einsatz. Der Fahrtenregler schützt den Motor nicht automatisch vor falscher Auslegung; er muss zur Stromaufnahme und zur Spannung des Motors passen. Ein Motor mit hoher Last braucht einen Regler mit ausreichender Belastbarkeit. Die Herstellerangaben zu Volt, Ampere und Zellzahl geben hier die technische Grenze vor.

Ein BEC ist in diesem Zusammenhang wichtig, weil es den Empfänger und die Servos mit einer passenden Spannung versorgt. Ohne BEC bräuchte die Empfangsanlage eine eigene Stromquelle. Das ist in vielen Modellen unnötig kompliziert, deshalb hat sich das integrierte BEC durchgesetzt.

Bei RC-Booten entscheidet der Akku oft über Fahrzeit und Schwerpunkt. Wer sich speziell mit der Energieversorgung beschäftigt, sollte den Beitrag RC Boot Akku lesen. Dort geht es um passende Akkuarten, Einbauraum und typische Anforderungen im Boot.

Für den Kauf und die Kostenplanung eines Antriebs sind außerdem die Artikel RC Boot Kosten und RC Boot Größe hilfreich, weil Rumpflänge, Gewicht und Motorisierung direkt zusammenhängen.

Komponente	Aufgabe	Wichtige technische Größe
Akku	liefert Energie	Spannung, Kapazität, Zellzahl
Fahrtenregler	regelt Motorleistung	Belastbarkeit, Spannung, Fahrmodus
Motor	erzeugt Antrieb	Drehzahl, Baugröße, Stromaufnahme
BEC	versorgt Elektronik	Ausgangsspannung, Stromreserve

Welche RC-Technik braucht man für unterschiedliche Modellarten?

Die benötigte RC-Technik hängt von der Modellart ab. Ein einfaches Fahrmodell braucht weniger Kanäle und weniger Servos als ein komplexes Modell mit Zusatzfunktionen. Boot, Auto, Flugzeug oder Spezialmodell stellen unterschiedliche Anforderungen an Antrieb, Steuerung und Sicherheit.

Ein RC-Auto braucht meist einen Fahrtenregler für Vorwärts- und Rückwärtsfahrt, ein Lenkservo für die Vorderachse und einen Motor als Antrieb. Ein RC-Boot benötigt ebenfalls Fahrtenregler, Akku, Empfänger und Motor, oft aber mit stärkerem Fokus auf Abdichtung, Schwerpunkt und Kühlung. Ein RC-Flugzeug nutzt zusätzlich andere Antriebskonzepte und oft mehrere Servos für Höhenruder, Seitenruder und Querruder. Ein RC-Panzer oder ein Sondermodell braucht häufig mehr Kanäle für Zusatzfunktionen.

Die Kanalzahl bleibt dabei ein klarer Planungsfaktor. Zwei Kanäle reichen für viele einfache Modelle. Vier oder mehr Kanäle schaffen Reserven für Licht, Schalter, Steuerflächen oder Sonderfunktionen. Wer ein Modell mit vielen Funktionen aufbaut, sollte den Empfänger und den Sender deshalb nicht zu knapp wählen.

Auch die Sicherheitsfunktionen unterscheiden sich nicht im Grundprinzip, aber in der Bedeutung. Failsafe ist bei schnellen Fahrzeugen und Booten besonders wichtig. Trimmung ist bei allen Modellarten nützlich, weil sie die Neutralstellung exakt einrichtet. Das gilt für Lenkservo und Gas-Servo gleichermaßen.

Für Einsteiger lohnt sich immer der Blick auf den späteren Ausbau. Ein RC-System mit Reservekanälen, sauber passender Stromversorgung und klarem Failsafe spart Umbauten. Wer die Technik in dieser Reihenfolge prüft, vermeidet Fehlkäufe und baut ein Modell, das sich kontrolliert betreiben lässt.
