RC-Kabel reparieren: Schäden erkennen, richtig löten und sicher prüfen
RC-Kabel reparieren bedeutet, beschädigte Leitungen, Stecker oder Lötstellen so instand zu setzen, dass Strom und Signale im Modell wieder zuverlässig fließen. Typische Fälle sind Kabelbruch, lose Kontakte, beschädigte Isolierung oder gebrochene Stecker. Wer sauber lötet, isoliert und prüft, vermeidet Kurzschluss und erneute Kontaktfehler.
RC-Kabel reparieren ist das fachgerechte Instandsetzen beschädigter Kabel, Leitungen oder Steckverbindungen an RC-Modellen, damit Strom- und Signalübertragung wieder sicher und zuverlässig funktionieren. In der Rubrik Kabel reparieren finden sich passende Werkstatt-Themen für diese Arbeit.
Welche Schäden an RC-Kabeln lassen sich reparieren?
Reparierbar sind vor allem Kabelbruch, angeknickte Leitungen, beschädigte Isolierung, lose Stecker und kalte oder gerissene Lötverbindungen. Ein kompletter Austausch ist nur dann nötig, wenn der Leiter selbst stark geschädigt ist oder mehrere Adern betroffen sind.
RC-Kabel bestehen meist aus einem Leiter, einer Isolierung und einer Steckverbindung. Bei Akkukabeln, Empfängerkabeln und Servokabeln treten unterschiedliche Schäden auf. Akkukabel tragen höhere Ströme, deshalb sind dort verbrannte Stecker, ausgeleierte Kontakte und beschädigte Lötstellen besonders kritisch. Empfängerkabel und Servokabel fallen oft durch Wackelkontakte, gebrochene Litzen oder gequetschte Stellen aus.
Ein Kabelbruch zeigt sich oft erst bei Bewegung. Das RC-Modell läuft dann nur in einer bestimmten Stellung, das Servo zuckt, oder der Empfänger verliert kurz die Verbindung. Eine beschädigte Isolierung ist ebenfalls ernst zu nehmen, weil freiliegende Leiter einen Kurzschluss auslösen können. Bei verschmorten Stellen, schwarzem Material oder stark verfärbten Steckern sollte die Reparatur genau geprüft werden.
| Schaden | Typisches Merkmal | Reparatur möglich? |
|---|---|---|
| Kabelbruch | Kontakt nur bei Bewegung | Ja, meist durch Kürzen und Neuverlöten |
| Beschädigte Isolierung | Leiter liegt frei | Ja, wenn der Leiter selbst intakt ist |
| Lose Steckverbindung | Wackelkontakt am Stecker | Ja, oft durch neue Lötverbindung |
| Stark verbranntes Kabel | Verschmorte Litzen oder Stecker | Oft besser ersetzen |
Wie repariert man beschädigte RC-Kabel Schritt für Schritt?
Die sichere Reparatur beginnt mit dem Freilegen der Schadenstelle, gefolgt vom sauberen Kürzen, Abisolieren, Verlöten und Isolieren der Leitung. Danach folgt eine Sichtprüfung und eine elektrische Prüfung mit dem Multimeter.
Schritt 1: RC-Modell stromlos machen und Akku abstecken. Ein angeschlossenes System erhöht das Risiko für Kurzschluss und Bauteilschäden. Schritt 2: Schaden genau lokalisieren. Ein Kabelbruch sitzt oft direkt hinter dem Stecker oder an einer Biegestelle. Schritt 3: Beschädigten Abschnitt entfernen. Lieber ein Stück mehr abschneiden als eine angegriffene Litze zu behalten.
Schritt 4: Mit der Abisolierzange die Isolierung sauber entfernen, ohne Litzen zu verletzen. Schritt 5: Die Litzen verdrillen und mit Zinn vorverzinnen. Schritt 6: Stecker oder Kabelende mit der Lötstation erhitzen und eine saubere Lötverbindung herstellen. Eine gute Verbindung ist glänzend, vollflächig und mechanisch fest. Schritt 7: Schrumpfschlauch über die Reparatur ziehen und mit Wärme schrumpfen, bevor wieder Spannung anliegt.
Bei mehradrigen Leitungen gilt dieselbe Reihenfolge für jede Ader. Beim Servokabel müssen Signal, Plus und Minus exakt wieder zusammenpassen. Beim Akkukabel ist die Polarität entscheidend. Eine verpolte Verbindung zerstört Elektronik sofort.
Wer das Löten an RC-Kabeln vertiefen will, findet die technische Grundlagen im Artikel RC-Kabel löten: So verbindest du Kabel und Stecker im Modellbau richtig. Für die Werkzeugwahl lohnt auch der Beitrag RC Lötstation für den RC Modellbau: Auswahl, Leistung und Zubehör.
Welches Werkzeug und Material braucht man für die Reparatur?

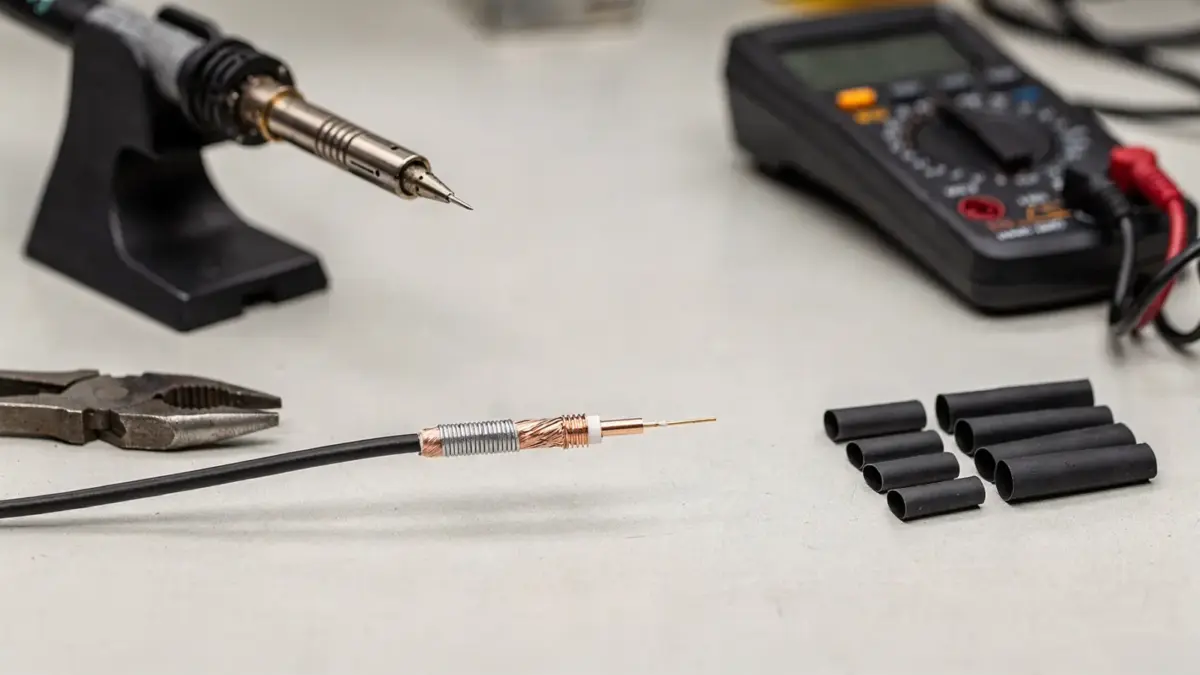

Für die Reparatur braucht man eine Lötstation, Zinn, Abisolierzange, Schrumpfschlauch, Multimeter und je nach Stecker Pinzette oder Seitenschneider. Sauberes Werkzeug entscheidet über die Qualität der Lötverbindung und über die Haltbarkeit der Reparatur.
Eine Lötstation liefert kontrollierte Temperatur. Das ist bei feinen Servokabeln ebenso wichtig wie bei kräftigeren Akkukabeln. Zinn sollte gut fließen und die Litzen vollständig benetzen. Eine Abisolierzange schont die Leiter und verhindert, dass einzelne Litzen abbrechen. Schrumpfschlauch ersetzt kein gutes Löten, schützt die Verbindung aber zuverlässig vor Berührung und Zug.
Ein Multimeter gehört zur Grundausstattung. Damit lässt sich prüfen, ob die Leitung durchgängig ist und ob ein Kurzschluss zwischen Plus und Minus vorliegt. Bei Steckern im RC-Bereich ist sauberes Arbeiten besonders wichtig, weil schon kleine Fehlkontakte Ausfälle verursachen. Wer seine Werkstatt weiter ausrüsten will, findet passende Hinweise im Artikel über die RC Lötstation für den RC Modellbau.
Zu den Pflichtmaterialien zählen außerdem Ersatzstecker, falls der vorhandene Stecker mechanisch beschädigt ist. Bei stark beanspruchten Akkukabeln ist ein neuer Stecker oft die sauberere Lösung als eine Reparatur direkt am alten Kontakt.
Wie prüft man die Reparatur auf Sicherheit und Funktion?
Die Reparaturprüfung besteht aus Sichtkontrolle, Zugprobe und Messung mit dem Multimeter. Erst wenn keine freiliegenden Leiter, kein Kurzschluss und ein stabiler Durchgang vorliegen, darf das RC-Kabel wieder ins Modell.
Zuerst prüft man die Lötstelle. Die Lötverbindung darf nicht matt, rissig oder klumpig wirken. Danach folgt die Zugprobe an der Isolierung, nicht an der Lötstelle selbst. Der Schrumpfschlauch muss die blanken Stellen vollständig abdecken. Danach misst man mit dem Multimeter den Durchgang der reparierten Ader. Zwischen den getrennten Leitungen darf kein Durchgang bestehen, sonst liegt ein Kurzschluss vor.
Bei Akkukabeln ist zusätzlich die Polung zu kontrollieren. Plus und Minus müssen eindeutig stimmen. Bei Empfängerkabeln und Servokabeln prüft man, ob die Adern in der richtigen Reihenfolge sitzen. Danach folgt ein Test im Modell ohne Last, dann ein kurzer Funktionstest unter normaler Belastung. Treten wieder Kontaktfehler auf, sitzt oft noch eine Litze lose oder der Stecker hat intern Schaden.
Nach einer erfolgreichen Reparatur hilft regelmäßige Kontrolle. Der Beitrag RC Flugzeug Wartung: Pflege, Kontrolle und Lagerung richtig erklärt zeigt, warum Kabel und Steckverbindungen bei der Wartung immer mitgeprüft werden sollten.
Wann sollte man ein RC-Kabel besser ersetzen statt reparieren?
Ein RC-Kabel sollte ersetzt werden, wenn der Leiter mehrfach gebrochen ist, die Isolierung großflächig beschädigt ist, der Stecker verschmort ist oder die Reparatur keine sichere Zugentlastung mehr zulässt. Sicherheit geht vor einer schnellen Instandsetzung.
Ein Austausch ist besonders sinnvoll, wenn der Schaden nahe am Stecker sitzt und bereits mehrere Kürzungen nötig wären. Dann wird das Kabel zu kurz oder mechanisch instabil. Auch bei stark erhitzten Akkukabeln ist Vorsicht nötig, weil Hitze den Leiter und die Isolierung innerlich geschwächt haben kann. Bei solchen Schäden bleibt oft unklar, wie weit die Beeinträchtigung reicht.
Ein weiteres Warnsignal ist wiederholter Kontaktfehler trotz sauberer Lötverbindung. Dann liegt die Ursache oft nicht nur im Kabel, sondern im Stecker oder im Gegenstück. Auch wenn mehrere Adern in einem Empfängerkabel beschädigt sind, lohnt sich der Ersatz meist mehr als eine aufwendige Einzelreparatur. Wer auf Nummer sicher gehen will, tauscht das komplette Kabel und spart spätere Ausfälle.
Als Faustregel gilt: Eine einzelne, klar lokalisierte Beschädigung lässt sich meist reparieren. Ein verbranntes, mehrfach gequetschtes oder stark gealtertes RC-Kabel gehört ersetzt. So bleibt die Strom- und Signalübertragung zuverlässig, und das RC-Modell bleibt betriebssicher.
