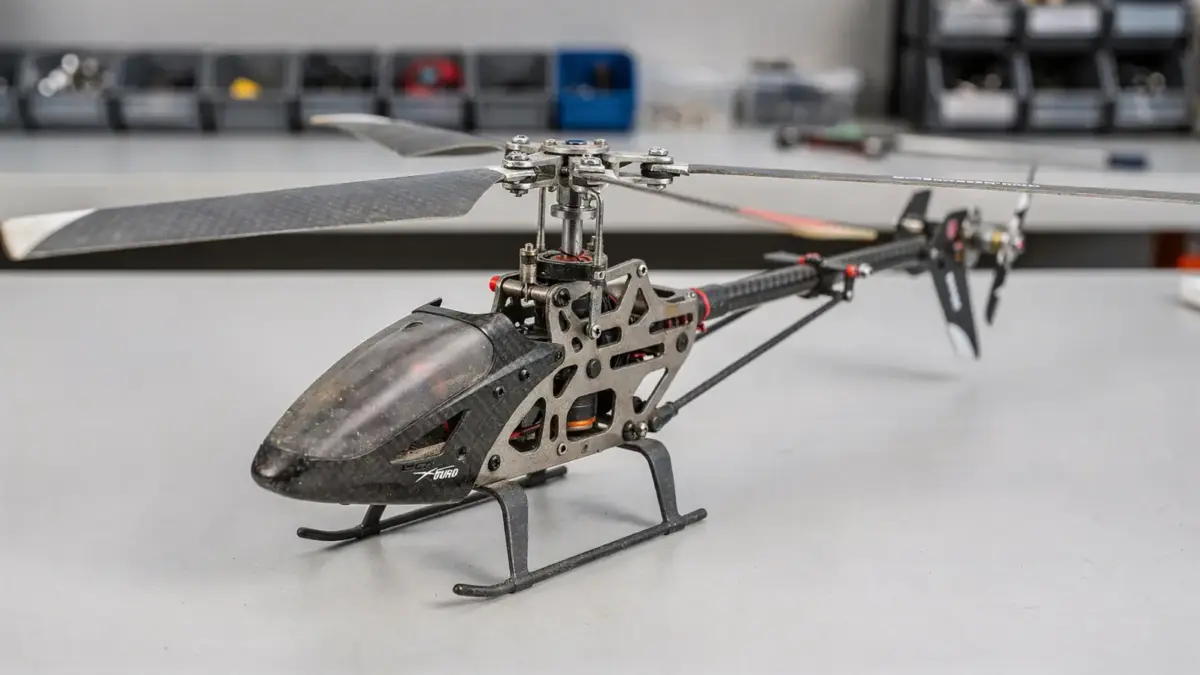

RC Helikopter Rotor: Aufgabe von Hauptrotor und Heckrotor einfach erklärt
Der RC-Helikopter-Rotor ist die zentrale Einheit für Flug und Steuerung eines Modellhubschraubers. Hauptrotor und Heckrotor erzeugen Auftrieb, gleichen Drehmoment aus und ermöglichen Nick, Roll und Gier. Ohne intakte Rotorblätter, Rotorkopf und Taumelscheibe fliegt ein RC Helikopter nicht stabil.
Der RC-Helikopter-Rotor ist das rotierende Blatt- und Antriebssystem, das Auftrieb, Stabilität und Richtungssteuerung eines Modellhubschraubers erzeugt.
Wer die Funktion des Rotors verstehen will, findet mit Rotor verstehen die passende Einordnung im Modellhubschrauber-Aufbau. Der Rotor ist kein Einzelteil, sondern ein System aus Hauptrotor, Heckrotor, Rotorkopf, Rotorblättern, Taumelscheibe und Antrieb.
Der Hauptrotor erzeugt den Auftrieb, der den RC Helikopter trägt. Der Heckrotor gleicht das Drehmoment des Hauptrotors aus und hält die Flugrichtung kontrollierbar. Beide Rotoren arbeiten zusammen, damit Stabilität und Steuerung im Schwebeflug und im Vorwärtsflug erhalten bleiben.
Welche Aufgabe hat der Hauptrotor beim RC Helikopter?
Der Hauptrotor erzeugt den Auftrieb und trägt den RC Helikopter in der Luft. Über die Blattverstellung am Rotorkopf und die Taumelscheibe steuert der Hauptrotor auch Nick und Roll. Ohne Hauptrotor gibt es keinen Flug.
Der Hauptrotor besteht aus Rotorblättern, Rotorkopf, Blattlagerung und Antrieb. Die Rotorblätter schneiden die Luft und erzeugen bei ausreichender Drehzahl den notwendigen Auftrieb. Bei vielen RC Helikoptern liegt der Hauptrotor direkt über dem Schwerpunkt, damit der Modellhubschrauber stabiler schwebt.
Die Drehzahl des Hauptrotors bestimmt stark, wie viel Auftrieb der RC Helikopter erzeugt. Zu wenig Drehzahl führt zu unruhigem Flug oder Bodenkontakt. Zu viel Drehzahl belastet Rotorblätter, Lager und Antrieb unnötig. Bei einem typischen Modellhubschrauber arbeitet der Hauptrotor mit einer konstanten Drehzahl, damit die Steuerung berechenbar bleibt.
Die Taumelscheibe verändert den Anstellwinkel der Rotorblätter während der Rotation. Dadurch kippt die Rotorebene nach vorn, hinten, links oder rechts. Genau diese Technik macht Nick und Roll möglich. Bei einem RC Helikopter mit Kollektivpitch verändert die Taumelscheibe zusätzlich den gemeinsamen Blattwinkel aller Rotorblätter.
Mehr zum Zusammenspiel von Hauptrotor, Antrieb und Steuerkanälen erklärt der Artikel Wie funktioniert ein RC Helikopter? Aufbau, Steuerung und Antrieb einfach erklärt.
Welche Aufgabe hat der Heckrotor beim RC Helikopter?
Der Heckrotor gleicht das Drehmoment des Hauptrotors aus und verhindert das unkontrollierte Wegdrehen des RC Helikopters. Zusätzlich steuert der Heckrotor die Gier, also das Drehen um die Hochachse. Der Heckrotor ist damit ein zentrales Steuerelement.
Wenn der Hauptrotor in eine Richtung dreht, wirkt ein entgegengesetztes Drehmoment auf den Rumpf. Ohne Heckrotor würde sich der RC Helikopter um die eigene Achse drehen. Der Heckrotor erzeugt eine seitliche Kraft am Heckausleger und hält die Nase in der gewünschten Richtung.
Die Giersteuerung erfolgt über die Drehzahl oder den Anstellwinkel des Heckrotors, je nach Bauart. Ein präzise arbeitender Heckrotor ist vor allem beim Schweben wichtig, weil kleinste Abweichungen sofort sichtbar sind. Bei vielen RC Helikoptern liegt die größte Belastung des Heckrotors in schnellen Lastwechseln und bei Wind.
Ein Heckrotor ersetzt keine saubere Trimmung, sondern ergänzt sie. Wenn der RC Helikopter permanent gegensteuert, liegt oft ein Problem bei Mechanik, Blattspur, Schwerpunkt oder Antrieb vor. Ein sauber eingestellter Heckrotor entlastet den Piloten und verbessert die Stabilität.
Wie beeinflusst der Rotor die Steuerung eines RC Helikopters?
Der Rotor bestimmt direkt, wie der RC Helikopter auf Steuerbefehle reagiert. Hauptrotor, Taumelscheibe und Heckrotor setzen die Eingaben in Nick, Roll und Gier um. Die Steuerung entsteht also aus der mechanischen Änderung der Rotorwirkung.
Nick beschreibt die Bewegung nach vorn oder hinten. Roll beschreibt die Neigung zur Seite. Gier beschreibt die Drehung um die Hochachse. Diese drei Achsen werden beim RC Helikopter über Rotor und Heckrotor kontrolliert, nicht über starre Tragflächen wie beim Flugzeug.
Die Taumelscheibe verteilt die Steuerbewegungen auf die Rotorblätter des Hauptrotors. Kippt die Taumelscheibe nach vorn, entsteht Vorwärtsflug. Kippt sie zur Seite, rollt der RC Helikopter in die entsprechende Richtung. Die Hauptrotorsteuerung wirkt damit direkt auf die Fluglage.
Die Steuerreaktion hängt von mehreren Faktoren ab: Blattlänge, Rotordurchmesser, Masse der Rotorblätter, Drehzahl, Rotorkopf-Design und Empfindlichkeit der Elektronik. Ein größerer Rotor erzeugt mehr Auftrieb, reagiert aber oft träger. Ein kleiner Rotor reagiert schneller, verlangt aber präzisere Steuerarbeit.
Für sichere Flugbewegungen spielt auch die Symmetrie der Rotorblätter eine große Rolle. Unterschiedliche Blattgewichte oder beschädigte Kanten erzeugen Vibrationen. Diese Vibrationen verschlechtern die Steuerung und können Lager, Taumelscheibe und Antrieb belasten.
Welche Rotorarten und Bauformen gibt es bei RC Helikoptern?
Bei RC Helikoptern gibt es verschiedene Rotorarten und Bauformen, vor allem Hauptrotor und Heckrotor in unterschiedlichen mechanischen Ausführungen. Typisch sind Starrkopf, voll gelenkiger Rotorkopf, Halbarm-Rotorkopf und verschiedene Blattzahlen. Jede Bauform beeinflusst Stabilität, Steuerung und Wartung.
Ein Starrkopf-Rotorkopf ist mechanisch einfacher und reagiert direkt. Ein gelenkiger Rotorkopf trennt Bewegungen stärker und dämpft Lastspitzen. Beide Bauformen nutzen Rotorblätter, Rotorkopf und Taumelscheibe, unterscheiden sich aber in der Beweglichkeit der Lager und damit im Fluggefühl.
Beim Heckrotor gibt es klassische Heckrotoren mit Seitenrotor und moderne Fenestron- oder Ducted-Fan-Lösungen bei speziellen Modellen. Ein konventioneller Heckrotor bleibt einfacher zu warten. Geschlossene Bauformen schützen die Rotorblätter besser, bringen aber oft mehr mechanische Komplexität mit.
| Bauform | Merkmal | Typische Wirkung |
|---|---|---|
| Hauptrotor mit zwei Blättern | einfacher Aufbau | direkte Steuerung, gut beherrschbar |
| Hauptrotor mit mehreren Blättern | mehr Blattfläche | ruhiger Lauf, komplexerer Rotorkopf |
| klassischer Heckrotor | offene Seitenrotoreinheit | effiziente Gierkontrolle |
| Fenestron | im Kanal laufender Heckrotor | mehr Schutz, anderer Luftstrom |
Die Wahl der Bauform entscheidet auch über die Belastung des Antriebs. Mehr Blattfläche und größere Rotoren verlangen mehr Leistung. Wer einen RC Helikopter warten oder umrüsten will, sollte die Konstruktion des Rotorkopfs immer zusammen mit dem passenden Antrieb betrachten.
Worauf sollte man bei Wartung und Sicherheit des Rotors achten?
Bei Wartung und Sicherheit zählen intakte Rotorblätter, spielfreie Lager, feste Schraubverbindungen und ein sauber eingestellter Rotorkopf. Schon kleine Schäden an Rotoren führen zu Vibrationen, schlechter Steuerung und höherem Risiko beim Starten oder Fliegen.
Rotorblätter dürfen keine Risse, Kerben oder Delaminationen aufweisen. Ein beschädigtes Rotorblatt verliert Festigkeit und kann bei hoher Drehzahl versagen. Auch der Heckrotor braucht Kontrolle auf Beschädigungen, Fremdkörper und ungleichmäßigen Lauf. Jede Unwucht verstärkt sich mit der Drehzahl.
Die Wartung umfasst außerdem Blattlager, Hauptrotorwelle, Heckrotorwelle, Taumelscheibe und Anlenkungen. Spiel an einer dieser Stellen verschlechtert die Präzision der Steuerung. Lockere Schrauben oder schwergängige Lager verändern das Flugverhalten sofort.
Vor jedem Start gehört ein kurzer Sicherheitscheck dazu: Rotorblätter fest, Heckrotor frei, keine Risse, keine Schleifspuren, kein Kontakt mit Kabeln oder Hauben. Der Artikel RC-Modellbau-Sicherheit: Regeln, Prüfungen und Schutz im Betrieb erklärt die wichtigsten Prüfungen für den Betrieb.
Beim Arbeiten am RC Helikopter gilt: Antrieb sichern, Akku trennen, Rotoren nur im stillstehenden Zustand anfassen. Der Hauptrotor erreicht hohe Umfangsgeschwindigkeiten; schon kleine Berührungen können Verletzungen verursachen. Auch der Heckrotor bleibt gefährlich, weil er oft ungeschützt läuft.
Wer den Rotor sauber versteht, erkennt auch Fehler schneller. Unruhe im Schwebeflug, wandernde Hecklage, Vibrationen oder schlechte Steigleistung zeigen meist ein Problem an Rotorblättern, Rotorkopf, Taumelscheibe, Heckrotor oder Antrieb. Eine gründliche Kontrolle spart Folgeschäden und hält den RC Helikopter stabil in der Luft.
