RC Flugzeug Bauteile: Aufbau, Funktionen und wichtige Komponenten

RC Flugzeug Bauteile sind die Einzelteile eines ferngesteuerten Flugmodells. Dazu gehören Tragfläche, Rumpf, Leitwerk, Steuerflächen, Servos, Empfänger, Akkumulator, Elektromotor, Regler und Luftschraube. Diese Bauteile erzeugen Auftrieb, steuern die Fluglage und treiben das RC Flugzeug an.

RC Flugzeug Bauteile sind die einzelnen Komponenten, aus denen ein ferngesteuertes Flugmodell besteht und die zusammen Auftrieb, Steuerung, Antrieb und Stabilität ermöglichen. Einen Überblick über die Praxis des Aufbaus bietet die Rubrik RC Flugtechnik.

Welche Bauteile hat ein RC Flugzeug?

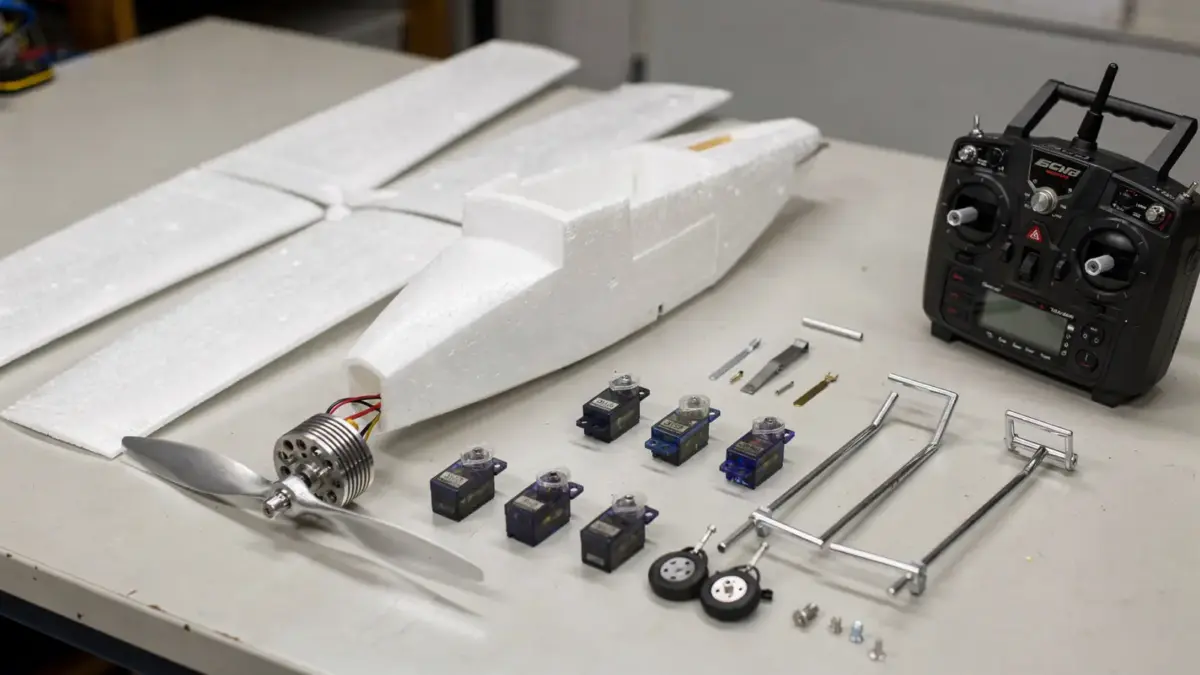

Ein RC Flugzeug besteht aus Flugzeugzelle, Steuerflächen, RC-Komponenten und Antrieb. Zu den wichtigsten Bauteilen zählen Tragfläche, Rumpf, Leitwerk, Querruder, Höhenruder, Seitenruder, Servos, Empfänger, Flugakku, Elektromotor, Regler und Luftschraube.

Die Flugzeugzelle bildet die sichtbare Grundstruktur. Die Tragfläche erzeugt Auftrieb. Der Rumpf nimmt Elektronik, Akkumulator und Antrieb auf. Das Leitwerk stabilisiert den Flug. Querruder, Höhenruder und Seitenruder ändern die Fluglage. Servos bewegen diese Ruder über Gestänge oder direkt. Der Empfänger nimmt Steuerbefehle der RC Fernsteuerung auf. Der Regler verteilt die Energie aus dem Flugakku an den Elektromotor. Die Luftschraube wandelt Motorleistung in Schub um.

Bei vielen Modellen kommen außerdem Fahrwerk, Motorträger, Servorahmen, Anlenkungen, Spinner, Kabinenhaube und Steckverbindungen dazu. Ein RC Flugzeug kann als Schaumstoffmodell, als Balsa-Modell oder mit Kohlefaser-Verstärkungen gebaut sein. Die Bauweise verändert Gewicht, Stabilität und Reparaturaufwand.

Welche Funktionen haben Tragfläche, Rumpf und Leitwerk?

Tragfläche, Rumpf und Leitwerk übernehmen die Grundaufgaben eines RC Flugzeugs. Die Tragfläche erzeugt Auftrieb, der Rumpf verbindet alle Baugruppen, und das Leitwerk sorgt für Stabilität sowie kontrollierbare Flugbewegungen.

Die Tragfläche ist für den Flug entscheidend. Ihr Profil und ihre Fläche bestimmen, wie früh ein RC Flugzeug abhebt und wie langsam es fliegen kann. Querruder sitzen meist an der Tragfläche und rollen das Modell um die Längsachse. Die Anzahl der Flächen spielt ebenfalls eine Rolle: Eintrainer, Segler und Kunstflugmodelle setzen die Tragfläche unterschiedlich ein.

Der Rumpf trägt die Last der gesamten Elektronik. Er enthält oft Akkuschacht, Empfängerplatz, Servos, Motorhalterung und Schwerpunktmarkierung. Ein sauberer Schwerpunkt erleichtert das Einfliegen. Die Position des Flugakkus beeinflusst den Schwerpunkt direkt und damit das Flugverhalten.

Das Leitwerk besteht meist aus Höhenleitwerk und Seitenleitwerk. Das Höhenruder steuert die Nickbewegung, also Steigen und Sinken. Das Seitenruder steuert die Gierbewegung, also das Drehen um die Hochachse. Zusammen mit den Querrudern entsteht die volle Steuerbarkeit eines RC Flugzeugs.

Welche RC-Komponenten gehören zur Elektronik und zum Antrieb?

Zur Elektronik und zum Antrieb gehören RC Fernsteuerung, Empfänger, Servos, Flugakku, Regler, Elektromotor und Luftschraube. Diese Bauteile bilden den Steuer- und Energiekreislauf des RC Flugzeugs.

Die RC Fernsteuerung sendet Steuersignale. Der Empfänger im Modell nimmt diese Signale auf und verteilt sie an die Servos und an den Regler. Servos setzen elektrische Signale in kleine Drehbewegungen um. Über Ruderhörner und Gestänge bewegen Servos Querruder, Höhenruder und Seitenruder.

Der Flugakku ist meist ein Lithium-Polymer-Akkumulator. In RC Flugzeugen haben sich vor allem 2S-, 3S- und 4S-Flugakkus etabliert; die Zellzahl bestimmt die Nennspannung. Eine LiPo-Zelle hat 3,7 Volt Nennspannung, voll geladen 4,2 Volt pro Zelle. Der Regler muss zur Zellzahl und zum Motor passen.

Der Elektromotor treibt die Luftschraube an. Ein Brushless-Motor ist im Modellflug weit verbreitet, weil er effizient arbeitet und wenig Wartung braucht. Die Luftschraube muss zu Motordrehzahl, Stromaufnahme und Modellgröße passen. Ein zu großer Propeller belastet Regler, Motor und Flugakku unnötig stark.

Bauteil	Aufgabe	Worauf achten?
Empfänger	Nimmt Signale der RC Fernsteuerung auf	Kanalzahl, Reichweite, Bindung
Servos	Bewegen Ruder und Klappen	Stellkraft, Geschwindigkeit, Baugröße
Flugakku	Versorgt das Modell mit Energie	Zellzahl, Kapazität, Entladestrom
Regler	Steuert den Elektromotor	Stromfestigkeit, BEC, Akkutyp
Luftschraube	Erzeugt Schub	Durchmesser, Steigung, Drehrichtung

Wer Ersatzteile sucht, findet wichtige Hinweise in der Kategorie Zubehör und Ersatzteile für RC Modelle. Für Schäden an Elektronik und Antrieb hilft außerdem der Blick auf Reparatur und Tuning im RC Modellbau.

Welche Materialien und Bauarten gibt es bei RC Flugzeug Bauteilen?

RC Flugzeug Bauteile bestehen meist aus Schaumstoff, Balsa, Sperrholz, Kunststoff, Aluminium oder Kohlefaser. Die Materialwahl bestimmt Gewicht, Festigkeit, Reparierbarkeit und Preis des RC Flugzeugs.

Schaumstoffmodelle sind robust und leicht zu reparieren. EPP und Elapor stehen für zähe, alltagstaugliche Schaumstrukturen. Balsa ist sehr leicht und eignet sich für präzise, klassische Konstruktionen. Balsa braucht aber sorgfältigen Schutz vor Druck und Feuchtigkeit. Kohlefaser dient oft als Holm, Verstärkung oder Stab in Tragfläche und Rumpf, weil das Material hohe Steifigkeit bei geringem Gewicht bringt.

Kunststoffteile finden sich häufig bei Motorhauben, Fahrwerken, Servorahmen und Abdeckungen. Aluminium kommt bei Fahrwerksteilen, Motorträgern und Beschlägen zum Einsatz. Ein RC Flugzeug aus Schaumstoff verzeiht harte Landungen eher als ein filigranes Balsa-Modell. Ein Modell mit Kohlefaserverstärkung bleibt bei gleichem Gewicht oft steifer und präziser.

Die Bauart beeinflusst auch den Aufbau. Fertigmodelle nutzen oft gesteckte oder geschraubte Komponenten. Bausätze arbeiten mit Kleber, Steckverbindungen und passgenauen Holzteilen. Für Anfänger sind robuste Schaumstoffmodelle meist einfacher, weil Tragfläche, Rumpf und Leitwerk weniger empfindlich reagieren als leichte Holzstrukturen.

Welche Bauteile sind für Wartung, Reparatur und Tuning wichtig?

Für Wartung, Reparatur und Tuning sind besonders Servos, Gestänge, Ruderhörner, Motorträger, Luftschraube, Regler, Flugakku und Befestigungsteile wichtig. Diese Bauteile verschleißen, werden verstellt oder müssen für ein anderes Flugverhalten angepasst werden.

Eine regelmäßige Sichtprüfung der Tragfläche, des Rumpfs und des Leitwerks verhindert Ausfälle. Risse im Schaumstoff, gelockerte Scharniere, verbogene Anlenkungen und ausgeschlagene Servohörner verändern die Steuerung direkt. Bei Balsa-Modellen müssen Klebestellen und Holzfasern kontrolliert werden. Bei Kohlefaser-Verstärkungen geht es vor allem um Brüche, Delamination und lockere Einlagen.

Für die Wartung zählt auch der Akkuzustand. Ein beschädigter Flugakku gehört nicht mehr ins Modell. Der Regler braucht freie Kühlung, und der Elektromotor muss sauber laufen. Eine beschädigte Luftschraube ersetzt man sofort, weil Unwucht Vibrationen erzeugt. Solche Vibrationen belasten Rumpf, Empfänger und Servos.

Beim Tuning verändern Modellflieger vor allem Luftschraube, Akku, Servos und Gewichtsverteilung. Größere oder kleinere Luftschrauben ändern Schub und Stromaufnahme. Ein anderer Flugakku verändert Gewicht und Schwerpunkt. Schnellere Servos verbessern die Reaktionszeit, aber nur, wenn die RC Fernsteuerung und der Empfänger dazu passen. Wer Ersatzbedarf plant, sollte die Begriffe RC Ersatzteile und Motoren und Antriebe getrennt betrachten, weil nicht jedes Bauteil beliebig kombinierbar ist.

Zu den typischen Verschleißteilen zählen auch Schrauben, Bowdenzüge, Steckverbinder, Kleinteile und Lager. Diese Bauteile kosten wenig, entscheiden aber über Zuverlässigkeit. Wer ein RC Flugzeug regelmäßig fliegt, prüft nach harten Landungen zuerst Tragfläche, Fahrwerk, Motoraufhängung und Ruderanlenkung.
