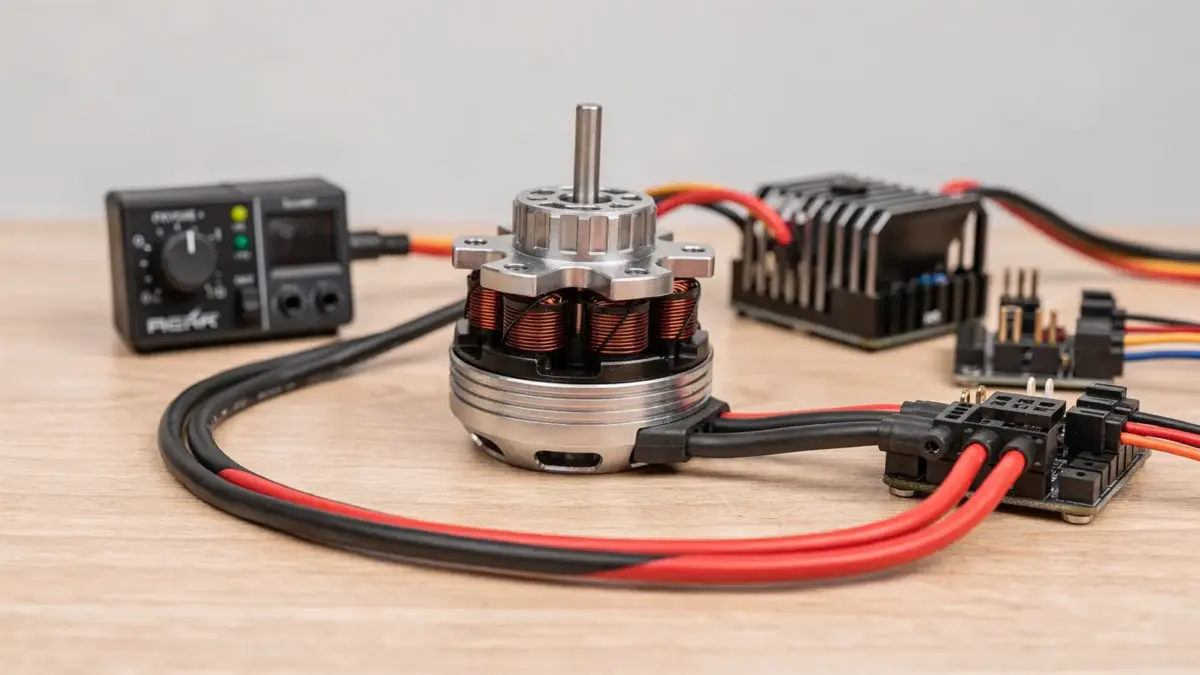

RC Brushless-Motor: Aufbau, Funktion, Vorteile und passende Elektronik
Ein RC Brushless-Motor ist ein bürstenloser Elektromotor für RC-Modelle, der mit Rotor, Stator und Elektronischem Drehzahlregler (ESC) arbeitet. Er erreicht hohe Drehzahlen, arbeitet effizient und braucht wenig Wartung. Entscheidend sind Kv-Wert, Akku, Untersetzung und Kühlung, damit der Antrieb zuverlässig läuft.
Ein RC Brushless-Motor ist ein elektrischer, bürstenloser Antrieb für RC-Modelle, der hohe Effizienz, geringe Wartung und hohe Drehzahlen mit passender Elektronik ermöglicht.
Wer die Grundlagen für bürstenlose Antriebe im RC-Modellbau verstehen will, sollte den Brushless-Motor immer zusammen mit Regler, Akku und Übersetzung betrachten. Ein Motor allein sagt noch nichts über das Fahr- oder Flugverhalten aus.
Was ist ein Brushless-Motor im RC-Modellbau?
Ein Brushless-Motor ist ein bürstenloser Motor, der im RC-Modellbau ohne mechanische Schleifkontakte arbeitet. Statt Bürsten übernimmt der Elektronischer Drehzahlregler (ESC) das Umschalten der Phasen. Dadurch läuft der Elektromotor sauber, effizient und mit hoher Drehzahl.
Der grundlegende Aufbau ist einfach: Der Rotor dreht sich, der Stator erzeugt das magnetische Feld. Beim Brushless-Motor sitzt der Rotor meist außen oder innen, je nach Bauform. Außenläufer liefern oft hohes Drehmoment, Innenläufer erreichen meist sehr hohe Drehzahlen. Beide Bauarten kommen im RC-Modellbau vor.
Der Unterschied zum Bürstenmotor ist technisch klar. Ein Bürstenmotor schaltet den Strom über Kohlebürsten und Kollektor. Ein Brushless-Motor braucht diese Verschleißteile nicht. Dadurch sinkt die Wartung, und die Lebensdauer steigt bei korrektem Betrieb deutlich. Zum Vergleich lohnt der Blick auf den RC Bürstenmotor im Modellbau.
Wie funktioniert ein RC Brushless-Motor?
Ein RC Brushless-Motor erzeugt Drehung durch ein wechselnd angesteuertes Magnetfeld im Stator. Der Elektronischer Drehzahlregler (ESC) schaltet die Phasen in der richtigen Reihenfolge. Der Rotor folgt diesem Feld und setzt elektrische Energie in Drehzahl und Drehmoment um.
Der ESC misst oder berechnet die Rotorlage und gibt die passende Spannung an die Motorwicklungen. Bei modernen Sensorless-Systemen erkennt der ESC die Lage aus der Gegen-EMK. Bei sensorgesteuerten Systemen liefern Sensoren zusätzliche Positionsdaten. Für den Modellbau ist das relevant, weil Startverhalten, Regelgefühl und Feinfühligkeit davon abhängen.
Die Drehzahl eines Brushless-Motors hängt direkt vom Kv-Wert und von der anliegenden Spannung ab. Der Kv-Wert gibt an, wie viele Umdrehungen pro Minute pro Volt theoretisch möglich sind. Ein Motor mit 2.000 Kv erreicht an 3S LiPo-Akku deutlich andere Drehzahlen als derselbe Motor an 2S LiPo-Akku. In der Praxis begrenzen Last, Propeller, Getriebe und Kühlung die erreichbare Drehzahl.
Ein weiterer Punkt ist die Untersetzung. Bei RC-Autos oder manchen Booten senkt eine Untersetzung die Motordrehzahl am Rad oder an der Welle und erhöht nutzbares Drehmoment. Bei RC-Flugzeugen arbeitet oft ein Direktantrieb oder eine angepasste Luftschraube. Hier muss der gesamte Antriebsstrang zusammenpassen. Hilfreich ist dazu der Artikel über Akku und Regler im RC-Flugzeug.
Welche Vorteile und Nachteile hat ein Brushless-Antrieb?
Ein Brushless-Antrieb bietet hohe Effizienz, wenig Wartung und starke Leistung bei geringem Verschleiß. Nachteile sind der höhere Preis, der Zwang zu passender Elektronik und die empfindlichere Abstimmung von Motor, ESC, Akku und Kühlung.
Die wichtigsten Vorteile sind konkret: Der Brushless-Motor hat keine Bürsten, die abnutzen. Der Wirkungsgrad liegt meist höher als bei vergleichbaren Bürstenmotoren. Der Motor nutzt die Energie besser, entwickelt weniger Wärme und liefert bei gleichem Bauraum oft mehr Leistung. Gleichzeitig bleibt die Drehzahl stabiler, wenn der ESC korrekt abgestimmt ist.
Zu den Nachteilen gehört der abgestimmte Systemaufbau. Ein Brushless-Motor funktioniert nicht ohne passenden ESC. Ein zu kleiner Regler überhitzt. Ein Akku mit zu hoher Innenlast bricht unter Last ein. Eine falsche Untersetzung oder ein zu großer Propeller zieht zu viel Strom. Dann steigen Temperatur und Risiko für Schäden. Kühlung ist deshalb bei Brushless-Antrieben kein Nebenthema, sondern Teil der Auslegung.
Im direkten Vergleich zeigt die Übersicht die Unterschiede:
| Merkmal | Brushless-Motor | Bürstenmotor |
|---|---|---|
| Wartung | gering | höher wegen Bürstenverschleiß |
| Wirkungsgrad | meist höher | meist niedriger |
| Drehzahl | hoch | oft begrenzter |
| Regelung | nur mit ESC | einfacher direkt ansteuerbar |
| Preis | meist höher | meist günstiger |
Wer ein Boot aufbaut oder umstellt, sollte die Leistung nicht isoliert betrachten. Gerade bei Wasserfahrzeugen zählen Kühlung, Wellenanlage und Propellerlast stark. Der Beitrag zu RC Boot für Einsteiger hilft bei der Einordnung des Antriebs im Gesamtmodell.
Woran erkennt man die wichtigsten technischen Daten?
Die wichtigsten Daten sind Kv-Wert, Baugröße, zulässige Spannung, Strombelastbarkeit, Drehmoment und Temperaturverhalten. Diese Angaben bestimmen, ob ein Brushless-Motor zum Modell, zum ESC und zum Akku passt.
Der Kv-Wert ist die bekannteste Kennzahl. Ein hoher Kv-Wert bedeutet hohe Drehzahl pro Volt, aber oft weniger Drehmoment pro Umdrehung. Ein niedriger Kv-Wert bedeutet meist mehr Drehmoment und geringere Drehzahl. Die richtige Wahl hängt vom Modelltyp ab. Ein schweres RC-Boot braucht andere Werte als ein kleines Speed-Setup oder ein Flugzeug mit großer Luftschraube.
Die Baugröße steht oft als Zahlenkombination auf dem Gehäuse, etwa 3650 oder 2212. Diese Angaben beschreiben nicht ein einheitliches Normmaß, geben aber eine Größenordnung für Durchmesser und Länge an. Zusätzlich nennen Hersteller häufig den maximalen Strom, die empfohlene Zellenzahl und die Wellenmaße.
Wichtige Begriffe im Überblick:
- Drehmoment: Kraft des Motors beim Anlaufen und unter Last.
- Wirkungsgrad: Anteil der eingesetzten elektrischen Energie, der in Bewegung umgesetzt wird.
- Drehzahl: Umdrehungen pro Minute, stark abhängig von Kv-Wert und Spannung.
- Kühlung: Luft- oder Wasserkühlung, nötig bei hoher Last und engem Einbau.
- Untersetzung: Übersetzung zwischen Motor und Antrieb, wichtig für Last und Geschwindigkeit.
Ein RC Brushless-Motor arbeitet nur dann dauerhaft stabil, wenn Temperatur und Strom im zulässigen Bereich bleiben. Deshalb gehört die Kühlung immer zur Auswahl. Ein Motor mit gutem Wirkungsgrad kann trotzdem überhitzen, wenn der Propeller zu groß ist oder die Untersetzung zu kurz gewählt wurde. Die technische Datenliste muss daher immer zusammen mit dem Modell gelesen werden.
Welcher Regler und welcher Akku passen zu einem Brushless-Motor?
Zum Brushless-Motor passt ein Elektronischer Drehzahlregler (ESC) mit passender Stromreserve und der richtigen Anzahl an Motorphasen. Beim Akku sind Spannung, Belastbarkeit und Stecksystem entscheidend. In vielen RC-Modellen ist ein LiPo-Akku die Standardwahl.
Der ESC muss den erwarteten Dauerstrom sicher abdecken. Die Stromreserve sollte nicht knapp kalkuliert werden, weil Lastspitzen im Fahr- oder Flugbetrieb auftreten. Auch die Zellzahl muss stimmen. Ein 2S-, 3S- oder 4S-LiPo-Akku liefert unterschiedliche Spannung, und die Spannung beeinflusst direkt Drehzahl und Stromaufnahme. Ein zu schwacher Akku führt zu Spannungseinbruch, Wärme und Leistungsverlust.
Beim LiPo-Akku zählen außerdem die Entladerate und der Zustand der Zellen. Ein gealterter Akku liefert weniger stabilen Strom. Ein voller, frischer Akku belastet den Antrieb stärker als ein teilentladener Akku. Deshalb müssen Motor, ESC und Akku immer als Paket ausgewählt werden. Bei Flugmodellen ist die Abstimmung besonders kritisch, weil Propellerdurchmesser und Luftschraubensteigung die Stromaufnahme stark verändern. Der Artikel zu Akku und Regler im RC-Flugzeug erklärt die Kompatibilität im Detail.
Die wichtigste Praxisregel lautet: Zuerst den Einsatzfall festlegen, dann Motor, ESC und Akku gemeinsam prüfen. Ein großer Brushless-Motor mit hohem Kv-Wert passt nicht automatisch zu mehr Leistung, wenn der Akku die nötige Stromabgabe nicht schafft. Umgekehrt bringt ein starker LiPo-Akku nichts, wenn der ESC zu klein dimensioniert ist oder die Kühlung fehlt. Wer diese Zusammenhänge beachtet, bekommt einen zuverlässigen RC Brushless-Motor mit hoher Effizienz, wenig Wartung und kontrollierbarer Drehzahl.
