RC-Boot-Ruderanlage: Funktion, Trimmung und Aufbau
Eine RC-Boot-Ruderanlage lenkt das Modellboot über ein Ruderblatt im Wasser, das durch Ruderkoker, Ruderhorn, Servoanlenkung und Ruderservo bewegt wird. Entscheidend sind sauberer Einbau, wenig Spiel in der Anlenkung, ausreichender Ruderausschlag und eine korrekte Trimmung für Geradeauslauf, Wendigkeit und geringe Bremswirkung.
Für die Praxis hilft die Rubrikseite Ruder richtig trimmen als Einstieg in die Grundlagen rund um Lenkung und Trimmung am RC Boot.

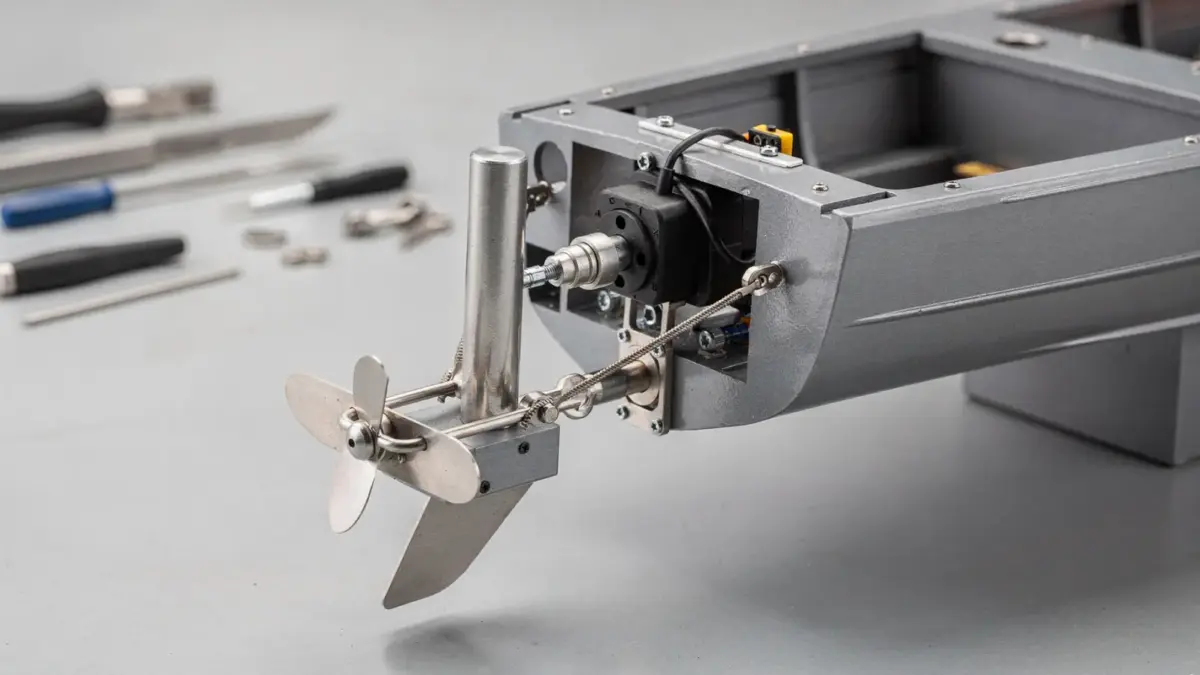

Eine RC-Boot-Ruderanlage ist die mechanische Steuerungseinheit, die über Ruderklinge, Ruderkoker, Servoanlenkung und Servo die Fahrtrichtung eines Modellbootes bestimmt.
Wie funktioniert eine RC-Boot-Ruderanlage?
Die RC-Boot-Ruderanlage wandelt die Bewegung des Ruderservos in eine seitliche Ablenkung des Ruderblatts um. Das Ruderblatt lenkt den Wasserstrom hinter dem RC Boot um. Dadurch dreht das Boot nach links oder rechts.
Das Ruderservo sitzt im Rumpf und bewegt das Ruderhorn über die Servoanlenkung. Das Ruderhorn sitzt am Ruderschaft oder am Ruderkoker. Der Ruderkoker führt den Schaft dicht und stabil durch den Rumpf. Das Ruderblatt steht unter dem Spiegel oder am Heck im Wasser.
Wichtige Größen in der Praxis sind der Ruderausschlag, das Spiel in der Anlenkung und die Wasserdichtigkeit am Durchgang durch den Rumpf. Zu viel Ruderausschlag macht das RC Boot nervös und bremst stark. Zu wenig Ruderausschlag verlängert den Wendekreis. Eine gut eingestellte Lenkung reagiert direkt, bleibt aber kontrollierbar.
Für Geradeauslauf zählt nicht nur die Elektronik, sondern auch die mechanische Mittellage. Steht das Ruderblatt leicht schräg, zieht das RC Boot permanent zur Seite. Die Trimmung am Sender und die mechanische Stellung der Ruderanlage müssen zusammenpassen.
Wie trimmt man die Ruderanlage bei RC Booten richtig?
Die Trimmung beginnt in der Neutralstellung. Das Ruderblatt muss bei gerade stehendem Lenksignal mittig zum Wasserstrom ausgerichtet sein. Danach folgt der Probefahrt-Test auf ruhigem Wasser. Das RC Boot soll bei geringer Fahrt gerade laufen, ohne dass ständiges Gegenlenken nötig ist.
Die korrekte Trimmung entsteht aus zwei Schritten: mechanisch mittig einbauen und anschließend am Sender fein korrigieren. Das Ruderhorn sollte möglichst im 90-Grad-Winkel zur Servoanlenkung stehen, wenn der Sender auf Mitte steht. So arbeitet das Ruderservo symmetrisch nach links und rechts.
Ein RC Boot mit zu starkem Ruderausschlag dreht schnell ein, verliert aber Tempo. Ein RC Boot mit zu kleinem Ausschlag bleibt träge. Für schnelle Modelle ist oft ein kleinerer Ausschlag für die Geradeausfahrt und ein größerer Ausschlag für Manöver sinnvoll. Entscheidend ist die Wasserlage des Modells, nicht nur der maximale Weg des Ruders.
Bei der Trimmung gehört auch die Gewichtsverteilung dazu. Wenn das RC Boot hecklastig ist, sitzt das Ruderblatt oft zu tief oder arbeitet in verwirbeltem Wasser. Dann reagiert die Lenkung ungleichmäßig. Eine ausgeglichene Lage des Rumpfs verbessert die Wirkung der Ruderanlage deutlich.
Hilfreich ist eine einfache Prüfreihenfolge: Sender auf Mitte, Ruderservo auf Neutral, Ruderhorn rechtwinklig ausrichten, Gestänge spannungsfrei einstellen, dann im Wasser testen. Nach der ersten Fahrt das Ergebnis prüfen und nur kleine Korrekturen an Trimmung und Anlenkung vornehmen.
Welche Teile gehören zur Ruderanlage eines RC Boots?
Zur Ruderanlage eines RC Boots gehören Ruderblatt, Ruderkoker, Ruderhorn, Servoanlenkung und Ruderservo. Zusätzlich brauchen viele Modelle eine Dichtung oder Abdichtung am Ruderkoker, damit kein Wasser in den Rumpf eindringt.
Das Ruderblatt sitzt im Wasser und erzeugt die Lenkkraft. Der Ruderkoker führt den Ruderschaft durch das Boot. Das Ruderhorn überträgt die Bewegung auf den Schaft. Die Servoanlenkung verbindet Ruderhorn und Ruderservo. Das Ruderservo sitzt geschützt im Rumpf und gibt die Bewegung vor.
Je nach RC Boot gibt es einfache Außenruder, Doppelruder oder Sonderlösungen mit zwei Rudern. Die Grundfunktion bleibt gleich: Das Ruderblatt verändert den Wasserstrom, damit das Modellboot dreht. Ein sauber ausgelegter Aufbau reduziert Spiel in der Anlenkung und verbessert die Rückstellung in die Mitte.
Bei der Auswahl zählen Material und Belastbarkeit. Metallruder, stabile Kugelköpfe und spielfreie Gestänge verbessern die Lenkung. Bei kleineren Modellen reicht oft eine einfache mechanische Lösung. Bei schnelleren oder größeren RC Booten steigt der Anspruch an Steifigkeit und Wasserdichtigkeit.
| Teil | Aufgabe | Wichtiger Punkt |
|---|---|---|
| Ruderblatt | Lenkt den Wasserstrom | Ausrichtung und Größe beeinflussen Wendigkeit |
| Ruderkoker | Führt den Schaft durch den Rumpf | Sauber abdichten, leichtgängig halten |
| Ruderhorn | Überträgt die Bewegung | Fester Sitz, korrekte Hebelarm-Länge |
| Servoanlenkung | Verbindet Servo und Ruder | Möglichst wenig Spiel in der Anlenkung |
| Ruderservo | Gibt die Steuerbewegung vor | Genug Kraft und genaue Mittelstellung |
Welche Probleme treten bei der Ruderanlage häufig auf?
Häufige Probleme sind Spiel in der Anlenkung, schwergängiger Lauf, falsche Neutralstellung, Wassereintritt und zu großer Ruderausschlag. Diese Fehler verschlechtern die Lenkung, kosten Tempo und machen das RC Boot schwer kontrollierbar.
Spiel in der Anlenkung entsteht oft durch ausgeschlagene Kugelköpfe, verbogene Gestänge oder lose Schrauben. Das Ruderservo arbeitet dann ständig nach, statt eine saubere Mitte zu halten. Die Folge ist unruhiger Geradeauslauf. Eine spielfreie Servoanlenkung verbessert die Rückmeldung sofort.
Schwergängigkeit kommt meist von einem schief montierten Ruderkoker, fehlender Schmierung oder Korrosion. Ein Ruderkoker muss leicht laufen, aber dicht bleiben. Wenn das Ruderblatt nur mit Kraft zurückfedert, steigt die Belastung für das Ruderservo. Das verkürzt die Lebensdauer der Mechanik.
Wasserdichtigkeit ist bei der RC-Boot-Ruderanlage ein Pflichtthema. Schon kleine Undichtigkeiten am Ruderkoker oder am Übergang zum Rumpf lassen Wasser in das Modellboot. Nach jeder Fahrt sollte der Bereich um das Heck trocken geprüft werden. Salz- und Schmutzwasser erhöhen den Pflegebedarf deutlich.
Ein weiterer Fehler ist eine zu kleine oder zu große Übersetzung zwischen Ruderservo und Ruderhorn. Ist der Hebelweg falsch gewählt, nutzt das Ruderservo seinen Weg nicht sauber aus. Das Ergebnis ist entweder ein stumpfes oder ein überempfindliches Lenkverhalten.
Wie baut und wartet man eine RC-Boot-Ruderanlage?
Der Einbau beginnt mit einer geraden, fluchtenden Position von Ruderkoker und Ruderblatt. Der Durchgang durch den Rumpf muss dicht, stabil und ohne Verkanten sitzen. Danach folgt das Ruderservo mit einer möglichst geraden Servoanlenkung zum Ruderhorn.
Beim Aufbau zählt die genaue Ausrichtung. Das Ruderblatt muss im Geradeauslauf mittig stehen. Das Ruderservo braucht in der Neutralstellung genug Reserven für beide Lenkrichtungen. Die Befestigung aller Teile sollte gegen Vibration gesichert sein, damit sich das Spiel in der Anlenkung nicht vergrößert.
Zur Wartung gehören Reinigung, Sichtkontrolle und leichter Lauf. Nach der Fahrt sollte Schmutz aus dem Ruderkoker entfernt werden. Bewegliche Teile brauchen eine geeignete Schmierung, sofern der Hersteller das vorsieht. Metallteile sollten auf Rost und lockere Verbindungen geprüft werden. Dichtungen und Abdichtungen am Rumpfdurchgang müssen trocken und intakt bleiben.
Für die Lebensdauer der Ruderanlage zählt ein regelmäßiger Funktionstest vor der Fahrt. Das Ruderblatt muss gleichmäßig reagieren, das Ruderservo darf nicht brummen und die Servoanlenkung darf kein fühlbares Spiel haben. Ein sauber eingestelltes RC Boot fährt präziser, reagiert schneller auf Lenkbefehle und bleibt auf Dauer zuverlässiger.
Wer eine Ruderanlage neu einbaut oder nachrüstet, sollte die Mechanik erst ohne Propeller testen und dann bei kurzen Probefahrten fein abstimmen. So lassen sich Ausschlag, Trimmung und Mittelstellung sicher korrigieren, ohne das RC Boot unnötig zu belasten.
